Immergas Hercules Condensing 32 ErP (új típus) álló hőközpont
Immergas Hercules Condensing 32 ErP (új típus) kondenzációs álló hőközpont, beépített 120 literes rozsdamentes acél tárolóval
-
Névleges fűtési teljesítmény: 32 kW
-
Névleges HMV teljesítmény: 32 kW
-
Hőcserélők: rozsdamentes acél
-
Gyújtás késleltetés, fagyvédelmi funkció, szivattyú letapadás elleni védelem
-
5 éves teljes körű jótállási idő ha Immergassal szerződött Márkaszervizes hivatalosan beüzemeli,karbantartás 12 havonta legalább egyszer Márkaszervizes által
Nettó: 1 005 000 Ft. + ÁFA
Az Immergas HERCULES Condensing 32 ErP álló hőközont 32 kW teljesítménnyel képes fűtési, és 32 kW-tal használati melegvizet előállítani. 120 literes, rozsdamentes acélból készült, beépített használati melegvíz tárolóval rendelkezik. A tároló a készülék alsó részén helyezkedik el, fölötte a gáz berendezések, valamint a hidraulikai egységek találhatók. Ennek az elrendezésnek köszönhetően az Az Immergas HERCULES Condensing 32 ErP álló hőközont kompakt méretű. A Az Immergas HERCULES Condensing 32 ErP kazánok többzónás rendszerben is alkalmazhatók, zónánkénti szobatermosztátos szabályozással. Az opcionálisan beszerezhető bővítőkészletekkel maximum három fűtési zóna kilakaítása lehetséges, amelyek közül kettő keverőszelepes (alacsony hőmérsékletű) is lehet. Az Immergas HERCULES Condensing 32 ErP készülékek nagy vízterű fűtési rendszerekhez is alkalmazhatók. A tároló két csőkígyója révén napkollektoros rendszerrel is összeköthető. A készülék az (opcionális) Super Amico távszabályzóval könnyedén és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) használata is igénybe vehető az energia és költséghatékonyabb működtetés érdekében.
KÉT FÜGGETLEN HŐCSERÉLŐ
Az Immergas HERCULES Condensing 32 ErP álló hőközont fűtési és HMV oldali hőcserélője is rozsdamentes acélból készült.
DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ
Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett teszi lehetővé a fűtővíz, valamint a használati melegvíz hőmérsékletének optimális szabályozását.
AUTOMATIKUS BY-PASS
Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is.
MOTOROS VÁLTÓSZELEP
A használati melegvíz előállításakor az Immergas HERCULES Condensing 32 ErP álló hőközont beépített, segédenergiával működtetett váltószelep irányítja a kazánvizet a HMV hőcserélő felé.
BEÉPÍTETT ROZSDAMENTES TÁROLÓ
Az Immergas HERCULES Condensing 32 ErP álló hőközont beépített 120 literes űrtartalmú melegvíztárolója lehetővé teszi a melegvíz felhasználást több csapoló, például két fürdőszoba egyidejű használata esetén is. A második fűtőcsőkígyó révén napkollektoros rendszerre is kapcsolható.
HMV TÁGULÁSI TARTÁLY
A HMV körben jelentkező nyomásnövekedés kompenzálására az Immergas HERCULES Condensing 32 ErP álló hőközont egy második beépített tágulási tartállyal is rendelkezik a HMV kör számára.
EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL
Az Immergas HERCULES Condensing 32 ErP készülékek képesek együttműködni az Immergas DIM egységeivel, így lehetséges mégtöbb, egymástól független fűtési (akár radiátoros, akár kevert) kör kialakítása.
BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg, és magasabb komfortot biztosít.
ZÓNÁSÍTOTT RENDSZEREKHEZ ALKALMAS
Az Immergas HERCULES Condensing 32 ErP készülékeket többzónás rendszerekhez tervezték. A készülékek ötféle kiépítésben alkalmazhatóak: 1, 2 vagy 3 radiátoros zóna, 1 radiátoros + 2 keverőszelepes, vagy 2 radiátoros és egy keverő szelepes zóna kiszolgálására képesek. A zónák külön-külön szabályozhatók egy-egy termosztát segítségével. Az 1. zóna keringető szivattyúja része az alapfelszereltségnek! Az ABT jelzésű kazán a keverőszelepes körhöz gyárilag tartalmazza az 1 radiátoros + 1 keverőszelepes zóna kiszolgálásához szükséges egységeket (két fűtőköri szivattyú, egy motoros keverőszelep, automata by-pass szelepek és szerelvények).
MODULÁCIÓS KERINGETŐ SZIVATTYÚ
Az Immergas HERCULES Condensing 32 ErP álló hőközpont keringtető szivattyújának sebességét a vezérlő elektronika mindig az optimálisra állítja be, hogy biztosítsa az előremenő és a visszatérő fűtővíz közötti hőmérsékletkülönbséget.
PROGRAMOZHATÓ HMV TÁROLÓ FŰTÉS
Az opcionális Super Amico távvezérlő segítségével a beépített használati melegvíz tároló időpogram szerint fűthető.
NAGYMÉRETŰ LCD KIJELZŐ
A nagyméretű kijelzőn az Immergas HERCULES Condensing 32 ErP készülék számos információt közöl a felhasználóval. Megjeleníti a különböző működési adatokat, az aktuális funkciót (szivattyú utókeringtetés, égéstér szellőztetés, HMV készítés, stb.) vagy akár az üzemórák, gyújtások számát.
KONDENZÁCIÓS TECHNOLÓGIA
Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.
IPX5D ELEKTROMOS VÉDETTSÉG
Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.
Immergas Hercules Condensing 32 KW méretek:
|
BEFOGLALÓ MÉRETEK |
||||
|
Típus |
Magasság |
Szélesség |
Mélység |
Füstgáz elvezetés / levegő bevezetés mérete [mm] |
|
HERCULES Condensing 32 kW |
1600 |
600 |
600 |
Ø 60/100 |
A készülék jobboldalán található kis ajtó nyithatósága érdekében annál az oldalnál a faltól legalább 300 mm távolságot kell hagyni!
|
CSATLAKOZÓ MÉRETEK |
||
|
RA3 |
3. direkt fűtési (magas hőmérsékletű) zóna visszatérő vezeték csatlakozása (opcionális) |
G3/4” |
|
MA3 |
3. direkt fűtési (magas hőmérsékletű) zóna előremenő vezeték csatlakozása (opcionális) |
G3/4” |
|
RA2 |
2. direkt fűtési (magas hőmérsékletű) zóna visszatérő vezeték csatlakozása (opcionális) |
G3/4” |
|
MA2 |
2. direkt fűtési (magas hőmérsékletű) zóna előremenő vezeték csatlakozása (opcionális) |
G3/4” |
|
RB2 |
2. keverőszelepes (alacsony hőmérsékletű) fűtési zóna visszatérő vezeték csatlakozása (opcionális) |
G1” |
|
MB2 |
2. keverőszelepes (alacsony hőmérsékletű) fűtési zóna előremenő vezeték csatlakozása opcionális) |
G1” |
|
RB1 |
1. keverőszelepes (alacsony hőmérsékletű) fűtési zóna visszatérő vezeték csatlakozása (opcionális) |
G1” |
|
MB1 |
1. keverőszelepes (alacsony hőmérsékletű) fűtési zóna előremenő vezeték csatlakozása (opcionális) |
G1” |
|
RA1 |
1. direkt fűtési (magas hőmérsékletű) zóna visszatérő vezeték csatlakozása |
G3/4” |
|
MA1 |
1. direkt fűtési (magas hőmérsékletű) zóna előremenő vezeték csatlakozása |
G3/4” |
|
G |
Gáz |
G1/2” |
|
AC |
Használati melegvíz csatlakozása |
G3/4” |
|
AF |
Használati hidegvíz csatlakozása |
G3/4” |
|
RC |
Használati melegvíz cirkulációs vezeték csatlakozása (opcionális) |
G1/2” |
|
RP |
Napkollektoros rendszer előremenő vezeték csatlakozása (opcionális) |
G3/4” |
|
MP |
Napkollektoros rendszer visszatérő vezeték csatlakozása (opcionális) |
G3/4” |
|
SC |
Kondenzvíz elvezetés, legalább 13 mm belső átmérő |
|
Immergas Hercules Condensing 32 KW Műszaki adatok:
|
|
|
HERCULES Condensing 32 kW |
|
Névleges hőterhelés HMV üzemmódban |
kW |
33,0 |
|
Névleges hőterhelés fűtési üzemmódban |
kW |
33,0 |
|
Névleges hőteljesítmény HMV üzemmódban |
kW |
32,0 |
| Névleges hőteljesítmény fűtési üzemmódban | kW | 32,0 |
|
Minimális hőterhelés |
kW |
7,3 |
|
Minimális hőteljesítmény |
kW |
6,9 |
|
Hatásfok névleges terhelésnél (80/60°C) |
% |
96,9 |
|
Hatásfok minimális terhelésnél (80/60°C) |
% |
94,5 |
|
Hatásfok teljes terhelésnél (50/30°C) |
% |
104,7 |
|
Hatásfok minimális terhelésnél (50/30°C) |
% |
105,8 |
|
Hatásfok minimális terhelésnél (40/30°C) |
% |
107,3 |
|
Hatásfok minimális terhelésnél (40/30°C) |
% |
107,3 |
|
Engedélyezett égéstermékelvezető/levegőbevezető rendszerek |
B2, B3, C1, C3, C4, C5, C6, C8 |
|
Fűtési kör jellemzői
|
Maximális kazánvíz hőmérséklet |
°C |
90 |
|
Maximális üzemi nyomás |
bar |
3 |
|
Tágulási tartály térfogata |
liter |
10,8 |
|
Tágulási tartály előnyomása |
bar |
1,0 |
|
Keringetőszivattyú emelőmagassága (1000 l/h) |
kPa |
30,9 |
Használati melegvíz kör jellemzői
|
Névleges HMV teljesítmény |
kW |
32,0 |
|
HMV hőmérséklet-tartomány |
°C |
20 - 60 |
|
Maximális nyomás a HMV körben |
bar |
8 |
|
HMV teljesítmény folyamatos üzemben (Δt=30°C) |
liter/perc |
16,0 |
|
HMV teljesítmény az első tíz percben (Δt=30°C) |
liter/perc |
24,3 |
|
HMV köri ttágulási artály térfogata |
liter |
4,1 |
|
HMV köri tágulási tartály előnyomása |
bar |
3,5 |
Egyéb jellemzők
|
Hálózati feszültség |
V/Hz |
230 / 50 |
|
Névleges áramfelvétel |
A |
1,06 |
|
Névleges elektromos teljesítmény |
W |
200 |
|
Ventilátor teljesítményigénye |
W |
26,4 |
|
Ventilátor szállítónyomása névleges teljesítményen |
Pa |
220 |
|
Ventilátor szállítónyomása minimális teljesítményen |
Pa |
52 |
|
Keringetőszivattyú teljesítményigénye |
W |
61 |
|
Elektromos védettség |
IP |
X5D |
|
Kazánvíz térfogat |
liter |
5 |
|
HMV tartály térfogata |
liter |
120 |
|
Teljes tömeg (víz nélkül) |
kg |
130,1 |
Immergas Hercules Condensing 32 KW Hőtechnikai adatok
Hőtechnikai adatok:|
|
|
H-földgáz (G20) |
Propán (G30) |
Bután (G31) |
|
Hatásfok maximális terhelésnél (80/60°C) |
% |
96,9 |
96,9 | 96,9 |
|
Hatásfok minimális terhelésnél (80/60°C) |
% |
94,5 |
94,5 | 94,5 |
|
Hatásfok maximális terhelésnél (50/30°C) |
% |
104,7 |
104,7 | 104,7 |
|
Hatásfok minimális terhelésnél (50/30°C) |
% |
105,8 |
105,8 | 105,8 |
|
Hatásfok maximális terhelésnél (40/30°C) |
% |
107,3 |
107,3 | 107,3 |
|
Hatásfok minimális terhelésnél (40/30°C) |
% |
107,3 |
107,3 | 107,3 |
|
Kéményveszteség maximális terhelésnél (80/60°C) |
% |
0,03 |
0,03 |
0,03 |
|
Kéményveszteség kikapcsolt égőnél |
% |
2,90 |
2,90 | 2,90 |
|
Burkolat vesztesége kikapcsolt égőnél |
% |
0,20 |
0,20 | 0,20 |
|
Burkolat vesztesége maximális terhelésnél (80/60°C) |
% |
0,75 |
0,75 |
0,75 |
|
Füstgáz-hőmérséklet maximális terhelésnél |
°C |
73 |
82 |
74 |
|
Füstgáz-hőmérséklet minimális terhelésnél |
°C |
64 |
72 |
66 |
|
Füstgáz-tömegáram maximális terhelésnél |
kg/h |
52 |
47 |
53 |
|
Füstgáz tömegáram minimális terhelésnél |
kg/h |
12 |
11 |
12 |
|
CO2 tartalom maximális terhelésnél |
% |
9,40 |
12,30 |
10,50 |
|
CO2 tartalom minimális terhelésnél |
% |
8,90 |
11,90 |
10,30 |
|
CO tartalom maximális terhelésnél (0% O2 tartalom mellett) |
ppm |
206 |
640 |
190 |
|
CO tartalom minimális terhelésnél (0% O2 tartalom mellett) |
ppm |
9 |
8 |
8 |
|
NOx kibocsátás maximális terhelésnél |
mg/kWh |
83 |
276 |
99 |
|
NOx kibocsátás minimális terhelésnél |
mg/kWh |
43 |
89 |
54 |
A gáz térfogatáramok 15°C hőmérsékleten, és 1013 mbar nyomáson számított fűtőérték esetére vonatkoznak.
A füstgáz-hőmérséklet értékek 15°C-os hőmérsékletű frisslevegő, és 50°C-os fűtési előremenő esetére vonatkoznak.
Immergas Hercules Condensing 32 KW Hidraulikai vázlat
Hidraulikai vázlat:
|
|

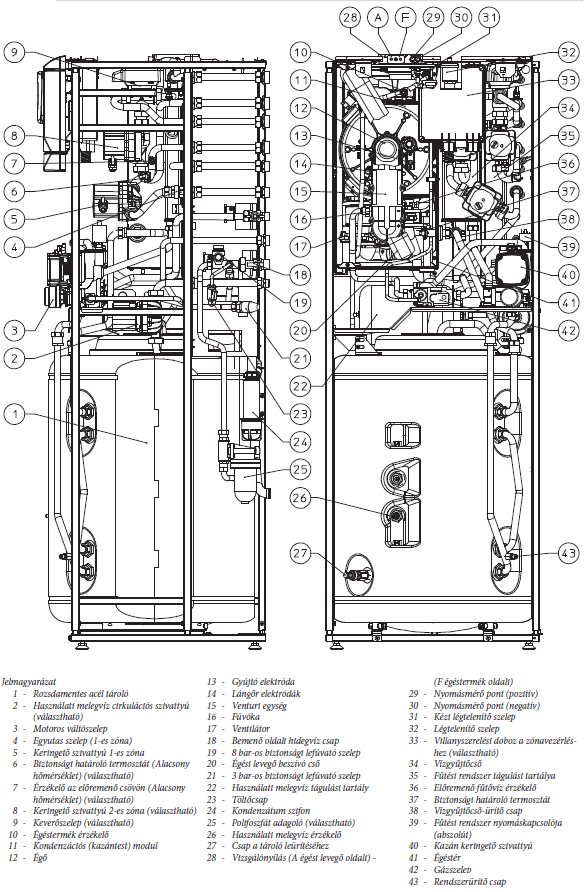

Immergas Hercules Condensing 32 KW Felépítés
Felépítés: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Immergas Hercules Condensing 32 KW Tartozékok
Tartozékok:|
Megnevezés |
Cikkszám |
|
Immergas Super AMICO heti programozású digitális távvezérlő |
3.016577 |
|
Immergas Külső hőmérséklet érzékelő |
3.014083 |
|
Immergas Vezetékes telefonos modem a távvezérlőhöz1 |
3.013305 |
|
Immergas GSM telefonos modem a távvezérlőhöz1 |
3.017182 |
|
Immergas Vezeték nélküli heti programozású digitális szobatermosztát |
3.014439 |
|
Immergas Heti programozású digitális szobatermosztát |
3.014438 |
|
ImmergasBeépíthető egység két direkt zónás fűtési rendszerhez2 (1db keringető szivattyú, vezérlés, by-pass szelep) |
3.018837 |
|
Immergas Beépíthető egység három direkt zónás fűtési rendszerhez2 (2db keringető szivattyú, vezérlés, by-pass szelep) |
3.018838 |
|
Immergas Beépíthető egység alacsony hőmérsékletű fűtési rendszerhez2 (1db keringető szivattyú, vezérlés, by-pass szelep, motoros keverőszelep) Az ABT jelzésű típusba gyárilag be van építve! |
3.018836 |
|
Immergas Beépíthető egység alacsony hőmérsékletű fűtési rendszerhez 3.018837 vagy 3.018836 egység mellé2 (1db keringető szivattyú, by-pass szelep, motoros keverőszelep) |
3.018839 |
|
ImmergasBeépíthető egység két alacsony hőmérsékletű fűtési rendszerh ez2 (2db keringető szivattyú, vezérlés, by-pass szelepek, motoros keverőszelepek) |
3.020003 |
|
Immergas Kiegészítő többfunkciós relépanel |
3.015350 |
|
Immergas HMV cirkulációs készlet szivattyú nélkül |
3.015435 |
|
Immergas HMV cirkulációs készlet szivattyúval |
3.020001 |
|
Immergas Fűtési elzáró csapok |
|
|
Immergas Napkollektoros rendszer bekötőcső készlete (csövek és idomok a HMV tárolóhoz) |
3.019998 |
|
Immergas Polifoszfátos vízlágyító készlet (Hercules Condensing kW készülékekhez kialakított csatlakozókkal) |
3.019999 |
1: AMICO távvezérlőhöz. Lehetővé teszi a kazán indítását telefonon keresztül.
2: A Hercules Condensing kW készülékekbe gyárilag be van építve az 1. zóna keringető szivattyúja.
A készülék képes teljeskörűen együttműködni DIM fűtési zóna egységekkel.
Immergas Hercules Condensing 32 KW Szivattyú jelleggörbe
Szivattyú jelleggörbe:

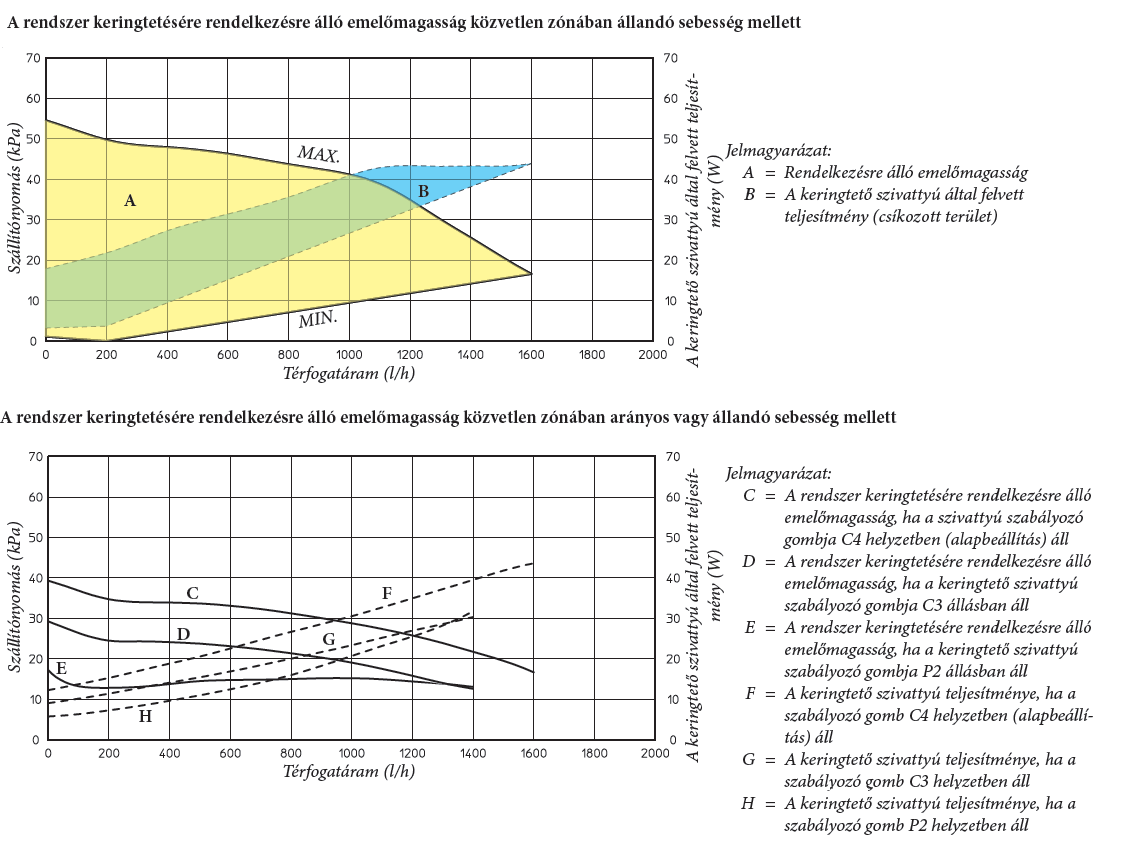

Direkt fűtési kör szivattyújának jelleggörbéje (gyárilag egy kör telepítve):

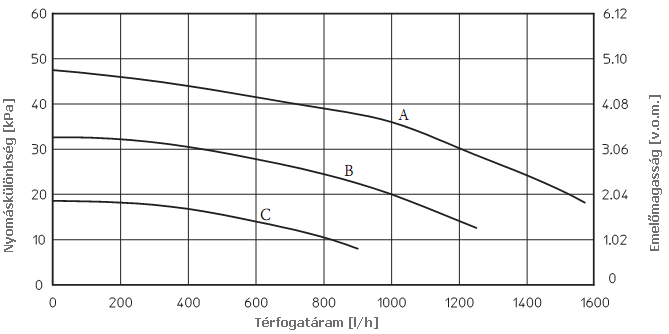

Keverőszelepes fűtési kör szivattyújának jelleggörbéje (külön rendelhető):
Immergas Victrix Zeus 32 ErP (új típus) kondenzációs, beépített tárolós, kombi kazán
Bruttó ár: 640 080 Ft.Részletek
Immergas Victrix Tera 32 ErP fali, átfolyós, kombi, kondenzációs kazán
Bruttó ár: 435 610 Ft.Részletek.jpg)
Immergas Victrix Omnia kondenzációs kombi fali kazán átfolyós melegvíz készítéssel
Bruttó ár: 250 825 Ft.Részletek
Saunier Duval Semiatek Condens ErP 28 kW kondenzációs kombi kazán
Bruttó ár: 280 416 Ft.Részletek
BAXI Luna Platinum 33+ ERP kombi kazán, kondenzációs, fali, F:28kW, HMV:33kW, IPX5D
Bruttó ár: 697 296 Ft.Részletek
BAXI Luna Platinum 24+ ERP kombi kazán, kondenzációs, fali, F:16kW, HMV:24kW, IPX5D
Bruttó ár: 636 403 Ft.Részletek
BAXI Luna Duo-Tec 40+ ERP kombi kazán, kondenzációs, fali, F:34.9kW, HMV:40kW
Bruttó ár: 605 046 Ft.Részletek
BAXI Luna Duo-Tec 33+ ERP kombi kazán, kondenzációs, fali, F:28kW, HMV:33kW
Bruttó ár: 565 098 Ft.Részletek
BAXI Luna Duo-Tec E 28+ ERP kombi kazán, kondenzációs, fali, F:24kW, HMV:28kW
Bruttó ár: 550 786 Ft.Részletek
BAXI Luna Duo-Tec 24+ ERP kombi kazán, kondenzációs, fali, F:20kW, HMV:24kW
Bruttó ár: 445 190 Ft.Részletek
BAXI Duo-Tec Compact 28+ ERP kombi kazán, kondenz, fali, F:24kW, HMV:28kW
Bruttó ár: 467 868 Ft.Részletek
BAXI Prime 28 ERP kombi kazán, kondenzációs, fali, F:20kW, HMV:24kW, IPX5D
Bruttó ár: 421 339 Ft.Részletek
BAXI Prime 24 ERP kombi kazán, kondenzációs, fali, F:20kW, HMV:24kW, IPX5D
Bruttó ár: 318 389 Ft.Részletek
Saunier Duval Semiatek Condens ErP 24kW kondenzációs kombi kazán
Bruttó ár: 257 048 Ft.Részletek
ARISTON ALTEAS ONE NET kondenzációs kombi fali gázkazán 24 kW
Bruttó ár: 534 436 Ft.Részletek
ARISTON GENUS ONE kondenzációs kombi fali gázkazán 35 kW
Bruttó ár: 587 837 Ft.Részletek
ARISTON GENUS ONE kondenzációs kombi fali gázkazán 30 kW
Bruttó ár: 447 873 Ft.Részletek
ARISTON GENUS ONE kondenzációs kombi fali gázkazán 24 kW
Bruttó ár: 396 728 Ft.Részletek
ARISTON CLAS ONE kondenzációs kombi fali gázkazán 24 kW
Bruttó ár: 342 229 Ft.Részletek
Immergas Victrix Tera 28 ErP fali, átfolyós, kombi, kondenzációs kazán
Bruttó ár: 346 583 Ft.Részletek
Viadrus K4 fali kondenzációs gázkazán fűtésre, és átfolyós melegvíz ellátásra
Bruttó ár: 314 900 Ft.Részletek
Immergas Victrix EXA 28 ErP fali, átfolyós, kondenzációs, kombi kazán
Bruttó ár: 387 604 Ft.Részletek
Saunier Duval Thelia Condens 35-A (H-HU) ErP-Ready kondenzációs kombi kazán
Bruttó ár: 392 739 Ft.Részletek
Saunier Duval Thelia Condens 30-A (H-HU) ErP-Ready kondenzációs kombi kazán
Bruttó ár: 374 452 Ft.Részletek
Saunier Duval Thelia Condens 25-A (H-HU) ErP-Ready kondenzációs kombi kazán
Bruttó ár: 340 891 Ft.Részletek
Saunier Duval Thema Condens 25-A ErP kondenzációs kombi kazán
Bruttó ár: 353 155 Ft.Részletek
Saunier Duval Thema Condens 30-A ErP kondenzációs kombi kazán
Bruttó ár: 379 830 Ft.Részletek
Immergas Victrix Maior TT 35 ErP kondenzációs, fali, átfolyós, kombi kazán
Bruttó ár: 589 280 Ft.Részletek
Immergas Victrix Maior 28 TT 1 ErP fali, átfolyós, kombi, kondenzációs kazán
Bruttó ár: 469 265 Ft.Részletek
Immergas Victrix TT 24 kW Erp fali, átfolyós, kombi kazán
Bruttó ár: 355 600 Ft.Részletek
Immergas Hercules SOLAR 26 ErP (új típus) kondenzációs, álló hőközpont, beépített 200 literes rozsdamentes tárolóval
Bruttó ár: 1 593 850 Ft.Részletek
Immergas Hercules Condensing 32 ABT ErP (új típus) kondenzációs, álló hőközpont, beépített 120 literes rozsdamentes acél tárolóval
Bruttó ár: 1 492 250 Ft.Részletek
Immergas Hercules Condensing 32 ErP (új típus) kondenzációs álló hőközpont, beépített 120 literes rozsdamentes acél tárolóval
Bruttó ár: 1 276 350 Ft.Részletek
Immergas Hercules Condensing 26 ErP (új típus) álló hőközpont, beépített 120 literes rozsdamentes acél tárolóval
Bruttó ár: 1 244 600 Ft.Részletek
Immergas Victrix Zeus 25 ErP (új típus) kondenzációs, beépített tárolós, kombi kazán
Bruttó ár: 627 126 Ft.Részletek
Immergas DIM A2BT ErP hidraulikai modul(3 db szivattyúval,2db motoros keverőszeleppel)
Bruttó ár: 633 857 Ft.Elfogyott!
Immergas Victrix Zeus Superior 25 ErP (új típus) kondenzációs, beépített tárolós, kombi kazán
Bruttó ár: 769 366 Ft.Részletek
Immergas Victrix 32 2 ErP (új típus) kW fali, átfolyós, kondenzációs kombi kazán
Bruttó ár: 652 399 Ft.Részletek
